张力控制解决方案

一、张力控制解决方案

在工业自动化领域，在一些带状和线状类的产物，经常需要控制张力来到达生产要求，张力控制是指能够持久地控制原料在设备上输送时的张力的能力。

二、描述

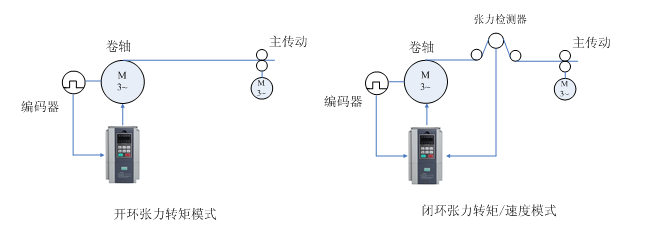

张力控制机构可分为放卷机构，收卷机构，拉伸机构，松紧调治辊控制机构。按控制要领可分为开环张力转矩模式、闭环张力转矩模式、闭环张力速度模式�？氛帕ψ啬Ｊ讲恍枰帕觳饣�，通过调整电机的输出转矩来控制张力，适用于对张力精度要求不高的场所；闭环张力转矩模式在开环张力转矩模式的基础上，增加了张力反馈机构，以此对输出转矩做PID调治，实现对张力的精确控制；闭环张力速度模式是以张力反馈信号为依据，调整运行频率来间接的控制张力，其张力控制精度较高。

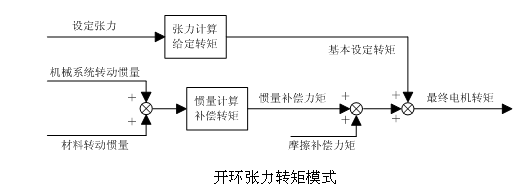

　　开环张力转矩模式没有张力反馈，变频器靠控制输出转矩到达控制张力的目的。卷筒上线材或带材的张力F、当前卷径D和卷筒轴输出转矩T的关系为：T=F×D/2。用这种方式控制张力，对卷径计算和力矩控制的精度要求较高。另外，由于没有张力反馈，还要对系统惯量和摩擦力矩做一定的赔偿，以保证线材或带材上的张力恒定。MV600T内置了富厚的卷径计算�？�，支持多种卷径计算模式，还集成了惯量赔偿以及摩擦力赔偿功效，用以支持开环张力转矩模式的张力控制。

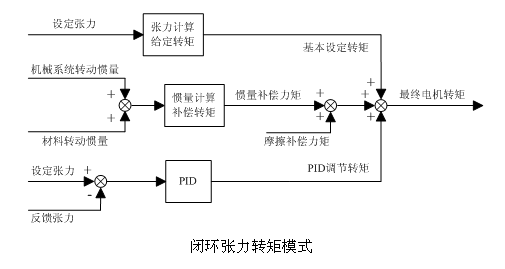

　　闭环张力转矩模式需要张力检测和反馈，是在开环张力转矩模式的基础上增加了PID转矩微调，微调量由张力设定和张力反馈经PID调治得到。闭环张力转矩模式由于较开环张力转矩模式增加了反馈，因此系统鲁棒性更高，性能更好，适用于需要对张力进行精确控制的场所。MV600T具有快速而准确的过程PID调治�？�，精度和动态响应能力出众的矢量转矩控制，满足在闭环张力转矩模式下对张力控制的苛刻要求。

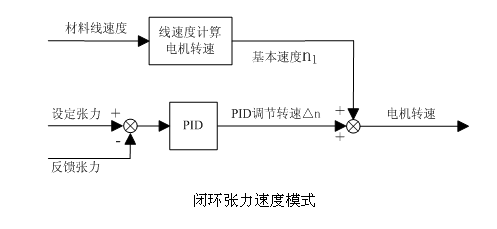

　　闭环张力速度模式也需要张力检测和反馈，同时还需要质料的线速度信号。变频器通过控制电机转速来间接控制线材或带材上的张力。这种模式对变频器的PID调治能力和速度控制性能要求较高。由于MV600T具有性能良好的PID控制�？楹途嫉乃俣瓤刂颇芰�，能轻松应对此种模式的张力控制应用场所，实现对张力的精确控制。

三、特点

MV600T系列变频驱动器在张力控制应用中的优势：

● 优异的矢量控制性能，保证了转矩和速度控制的稳态精度和动态响应能力，从而减小张力的颠簸。

● 富厚的卷径计算�？�，支持通过线速度计算卷径、模拟端口直接输入卷径信号、以及绕圈计算法计算卷径。

● 支持惯量赔偿和摩擦力矩赔偿，能加强转矩模式的张力控制精度。

● 功效强大的PID调治功效，适用于带有张力反馈的张力控制系统，满足较为苛刻的张力控制精度需求。

● 支持高速力矩赔偿，抵消系统摩擦力随转速变化的影响，使得张力恒定。

● 支持灵活的张力锥度设置。
