智能水稻催芽系统应用方案
食品药品 智能水稻催芽系统应用方案
MC100系列PLC在智能水稻催芽系统上的应用



一、概述

催芽是人为缔造适宜的空气 ，包罗温度、湿度以及氧气含量等条件 ，从而促使稻种更快发芽的过程。在其他条件相同的情况下 ，催芽播种比不催芽播种出苗快3天以上 ，而且苗更整齐一致 ，水稻成活率能提高5%—10%。因此无论接纳哪种育苗方式 ，都应先催芽再播种。

智能水稻催芽系统在农业生产中应用非常广泛 ，一般一个系统至少需要一个主机柜与五个辅助机柜组成 ，主机柜除了可以对辅助机柜的数据与状态进行监控外 ，还可以对辅助机柜进行控制。

二、工艺要求

由于需要交换的数据不是特别多 ，所以本文接纳利来老牌国际官网appPLC特有的MCBUS协议联网来进行数据交换。 MC100 PLC的RS232通讯口与触摸屏通讯 ，触摸屏的另外一个通讯口通过MODBUS协议与温度收罗�？橥ㄑ� ，通过收罗的温度与设定的温度比力 ，来控制加热的通断。

三、系统方案

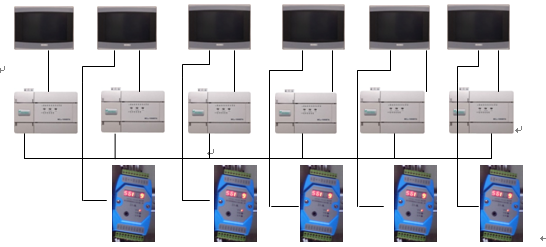

1、系统方案如下图所示：

2、参数设置

在X_Builder软件的通讯口选项中 ，选择并设置好PLC的各通讯口参数。其中与触摸屏通信的COM0口设置为Modbus协议 ，与各PLC之间通讯的COM1口则设置为MCBUS协议。利用MCBUS协议 ，各PLC之间不需编程即可进行数据共享 ，而且通讯稳定可靠 ，速度快。

3、系统优势

1> MCBUS强大的通讯组网能力 ，无需编程即可实现联网功效 ；

2> MC100系列PLC自带模拟量通道 ，实现4-20mA的电流收罗。

3> MZ500-TT07L-2触摸屏自带两个串行通讯口 ，实现与PLC和温度收罗�？橹渫ㄑ�。

四、总结

利来老牌国际官网appMC100系列PLC ，自带模拟量输入、模拟量输出和PT100温度输入 ，加上利来老牌国际官网appPLC之间简便快捷的MCBUS通讯协议 ，可轻松实现温度收罗 ，模拟量收罗 ，通讯联网功效 ，提高了系统的稳定性。
