贴标测试方案
数控机床 贴标测试方案
贴标测试方案

一、系统的组成

    1、利来老牌国际官网app电气PLC MC200E-4040BTA8 2台 ；

    2、装载视觉系统电脑一台，Win7系统（装载上位机、PLC与组态软件） ；

    3、伺服电机12个，步进2个 ；

    4、视觉相机4个 ；

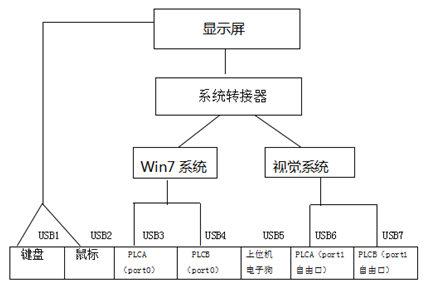

    硬件系吐洮接图如下：


二、事情原理

1、通过孔板标定，测试，验证设备的准确度及稳定性，如下图所示： 定位34孔中心坐标位置，手动通过相机定位1、2、3孔的中心位置，然后利用矩阵计算剩余32孔的中心坐标位置，再手动设置任意一点中心坐标，通过相机检验其准确性 ；


2、相机标定，将第一步相机记录的 34 孔位置在该板上标定出来，相机将坐标位置放入一二维码中，肉眼所看到的二维码越清晰，代表准确度越高 ；




3、贴标测试，如下图所示，在 32 孔中心位置上贴上标签 ；




4、贴标完成后，再通过视觉系统测得贴标位置，分析该设备系统的稳定性以及精度达不达得到要求，若不满足 cpk （参考尺度值），需重复上诉行动，直到到达尺度为止，方可真正的贴标。



5、以上 PLC 与视觉系统通过 RS485 自由口协议进行通讯。

三、总结

1、MC200E —4040BTA 可支持多轴独立运动，最多可支持8 轴，最高频率可达200KHz  ；

2、PLC 存储容量可达 32K 步。有三个通讯口， PLC 之间支持利来老牌国际官网app电气内部通讯协 MCBUS  ；

3、上位机组态软件 Veiwpannel 应用简便稳定。
