复合机应用方案

一、应用概况

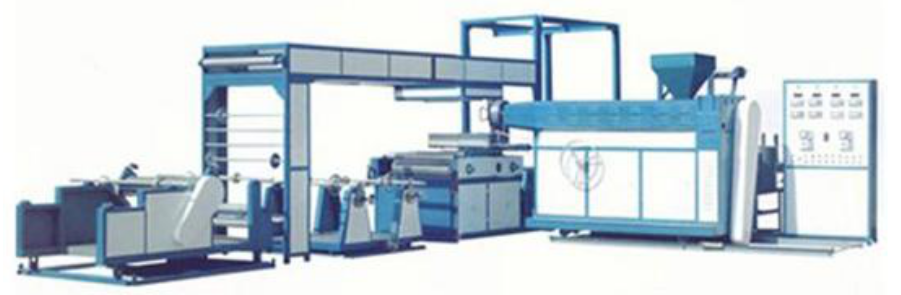

复合机是包装印刷行业中重要设备，所谓复合是指通过某种工艺要领，将两种或两种以上的质料层合在一起，形成新的一体质料，经过复合后的质料一方面保持原有质料的优点，另一方面还能弥补相互的缺点。

一般复合机放卷部门接纳磁粉离合器加张力控制器做张力控制。磁粉离合器是靠磁粒子的结合力和磁粒子与事情面间的摩擦力来通报转矩的，在高速运行时，磁粉高速摩擦，发生高温，造成磁粉离合器发烧进而缩短其寿命。同时，磁粉作为一种磨料，发生微细粉末通过转子密封处泄露到轴承或其他间隙部位，对工艺过程发生污染。随着电子技术的生长，变频器的控制精度越来越高，变频器在很多场所已经可以替代磁粉离合器，实现张力的精确控制。

二、应用需求

以东莞一家机械制造商为例，设备放卷质料是厚度为 0.08mm ，宽度为 900 ～ 1200mm 的薄纸，对放卷有如下要求：

放卷速度稳定

放卷速度为 20～200m/min ，可平稳启动停止。

张力均衡并可调

凭据设定的张力，保持最小的颠簸范围，保证纸张放卷的松紧度。同时，凭据质料的宽幅和最大卷径差异，可方便调治设定张力。

放卷辊力矩偏向能切换

纸张上胶水面差异时，需要翻转，力矩偏向就必须改变。

三、利来老牌国际官网app电气行业解决方案

1、MV600T变频器概述

MV600T是利来老牌国际官网app电气开发的张力控制专用变频器，能够自动控制输出转矩或自动调治被控牵引机的速度，从而使带（线）材上的张力保持恒定,适用于造纸、纸加工、印染、包装、电线电缆、胶粘带、纺织、皮革、金属箔加工、纤维、橡胶等行业。对于收、放卷的控制，变频器内部自带卷径计算�？�，能够自动计算卷筒直径的变化，使得张力控制越发精确。使用MV600T变频器可以完全替代力矩电机、直流电机、张力控制器等而独立地组成张力控制系统，相对于传统的张力控制器加变频器控制方案，使用本变频器可以使系统更简洁、降低成本、易于维护而且获得更为稳定的控制效果。

2、系统方案

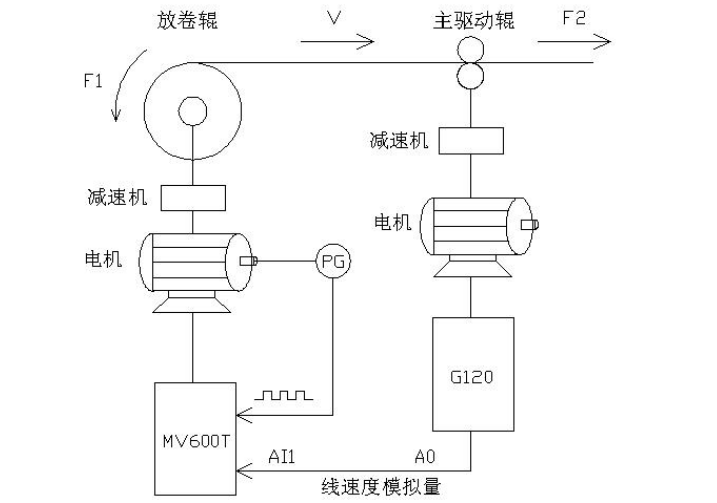

放卷变频器用利来老牌国际官网app电气MV600T张力专用型，功率为 11kw。接纳开环张力转矩控制模式，被动放卷，并加编码器，做闭环矢量控制，保证转矩的稳定性。生产速度由原系统主驱动变频器西门子 G120 给定。下图为系统配置的原理图。

3、革新效果

利来老牌国际官网app电气MV600T是张力型专用变频器，对张力有很好的控制精度，在该客户复合机生产线200m/min的线速度下张力控制效果良好，替代了客户原来接纳的三菱磁粉离合器加三菱张力控制器的方案，为客户节约了成本并解决了线速度高时磁粉离合器发烧严重等问题。
