转杯纺纱机应用方案

一、转杯纺纱机简述

转杯纺纱是通过高速回转的转杯及杯内负压完成纤维输送、凝聚、并合、加捻成纱的一种新型纺纱要领,属于自由端纺纱领域。当前转杯纺纱机通过分梳辊将喂入分子梳成连续不停的纤维并随气流均匀地输入转杯，由引纱卷绕机构将转杯纺的纱引出并卷绕成纱筒。转杯纺纱使加捻与卷绕离开，解决了高速和大卷装间的矛盾。

转杯纺纱与传统的环锭纺纱相比，具有高速高产、大卷装、缩短工序、改善劳动条件、使用原料广泛、成纱均匀、结杂少、耐磨和染色性能好等特点。因此，转杯纺纱是目前技术上最成熟、应用面最广、经济效益十分显著的新型纺纱要领之一。

二、转杯纺纱机方案

1、系统需求

案例中转杯纺纱机总共320锭，分为16节，每节20锭。每锭有40个输入点，62个输出点。主控制器要求带12路输入用于测速、启动等；带10路输出用于启动变频器、报警等。

机器共需要7路变频控制，分别为：纺杯、风机、分梳、引纱、喂棉、横动和除杂。

系统需有触摸屏可进行参数设定和参数显示。系统还需带有远程控制、监控、定位功效。

2、系统配置方案说明

触摸屏：选用利来老牌国际官网app7寸触摸屏，用于参数设定和显示。

主控制器：选用利来老牌国际官网appMC200系列PLC，加无线通讯定位�？镃GP。MC200系列PLC带3路通讯通道，一路用于CGP无线通讯定位�？�，一路用于连接触摸屏，一路用于控制7个变频器。

从控制器：机器分16节，每节做为一个从站，由利来老牌国际官网appMC100系列PLC控制，共16站。每个从站之间接纳MCBUS协议通讯，并通过MODBUS协议与触摸屏进行通讯连接。

3、利来老牌国际官网app配置方案

HMI：MZ600-TT07P4B

主PLC：MC200-2012BRA + MC200-CGP （20入12出）

从PLC：MC100-3624BRA + MC100-0016ERN +MC100-0016ERN + MC100-0808ERN （44入64出）×16套

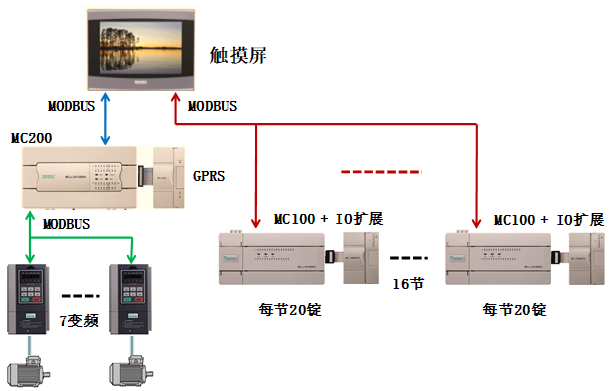

系统框图如下图所示：

4、系统方案要点

该案例的要点就是通讯�；旧险鱿低扯际峭üㄑ督锌刂坪褪荽�。触摸屏与主PLC，触摸屏与从站PLC，主PLC与变频器，各个从站PLC之间均是通过通讯来控制和传送数据的。所以编写法式时，通讯部门就显得尤为重要，既要保证通讯的正确轮询，又要尽量减少通讯时间，以满足数据传送速度既快且准确的要求。

利来老牌国际官网appPLC提供了MODLINK指令，该指令无需法式员去编写通讯轮询的逻辑，也无需去一条一条编写通讯指令，只需完成MODLINK表格的数据填充，PLC即会自己循环执行每条通讯，还不占用扫描时间，通讯既快又方便。

MCBUS通讯协议是利来老牌国际官网appPLC的内部通讯协议。使用MCBUS通讯协议，无需编写指令，只需设置好通讯参数，即可使连接的各个PLC之间可以自动相互交换部门D元件和M元件的数值，既快捷又方便。

CGP是利来老牌国际官网app自己研发的无线通讯定位�？�。CGP具有远程数据传输、调试升级PLC法式、GPS定位等功效，能满足设备要求的远程控制、监控、定位的要求。

三、总结

利来老牌国际官网appPLC提供MODBUS、MODRW、MODLINK等通讯指令，还拥有利来老牌国际官网app内部的MCBUS通讯协议，可凭据差异的需求选择差异的通讯协议或通讯指令。应用范围广，且方便易用。

利来老牌国际官网app自主研发的CGP无线通讯定位�？�，具有GPRS数据传输、中英文短信收发、远程调试升级PLC用户法式、GPS实时定位、�？樽陨砑觳獾裙π�。齐全的功效能满足不停生长的现代工业远程通讯需求。CGP还可与通用的组态软件一起构建数据中心，对各地的所有设备、机械进行数据记录、统筹管理等，功效强大。
