灭菌干燥机的应用方案

灭菌干燥机的应用方案

一、系统配置图

PLC接纳MC200-3232BTA，扩展�？榻幽蒑C200-4TC，接入了2个测温用的热电偶信号，触摸屏接纳的是MZ600-TT07S。如下图为控制系统结构图：

MZ600-TT07S

↓

$C:\Users\megmeet-yincheng\AppData\Roaming\Tencent\Users\49691676\QQ\WinTemp\RichOle\KQ[L(2_50G)R~`{(B@R%AHU.jpg$

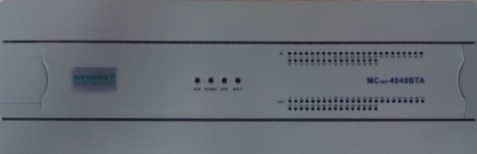

MC200-3232BTA MC200-4TC

二、温度控制方式和计谋

温度控制是灭菌干燥机的最主要功效。通过精确地控制使温度维持在设定值的±1度偏差左右，到达医用器皿灭菌加工的要求；同时事情温度应该在开机后尽快到达要求，预热和颠簸时间都不能太长。

此干燥机的加热元件接纳7组红外加热管，每组加热管各由1个交流接触器控制电路通断。由于7组红外加热管的功率很大，因此在运行中不能始终调治全部加热管来控制温度，否则温度难以控制，颠簸时间很长。

以下第1点说明分段快速加热控制，第2点说明精确温控的控制计谋；

1、设计接纳了分组快速加热的方式，加快预热的过程；

在设定与实际的温差大于50度的时候，PLC会把7组加热管全部投入加热过程。当设定与实际的温差小于30度时，PLC将关闭其中3组红外加热管，剩下的4组加热管继续加热。当设定与实际的温差小于15度的时候，PLC再关闭2组加热管，同时对最后两组加热管的加热过程进行PID调治。

通过这种方式，系统预热时间大大缩短，颠簸的响应加快了。上述多个温度切换点是通过调试时找到该设备加热管的热惯性后来确定的；

2、PLC接纳牢固加热周期和可变加热脉宽调治的方式来控制稳定加热过程；

系统在最后2组加热管事情的时候，通过改变牢固加热周期中的加热时间脉宽比例，实现了PID调切的控制计谋；

3、比例带与比例系数；

对某些常用的温控计谋设计中，人们常在PID设置中引入“比例带”的看法，也就是在确定比例系数时，先单纯考虑比例调治，以一个牢固PV-SV的精度差值来确定比例值；

好比，单纯考虑比例调治，当希望到达的温度差值为±10度时，则以10度为精度数据，当PV小于SV且温差在10度及以上时，PID输出则为最大输出（100%）。当温差小于10度，则按线性减少，直到没有温差时输出0%；

在这个例子中“比例带”就设为10度�？梢酝ü飧霰壤赐扑愠霰壤礙P。对于MC200的PLC，由于PID输出值一般设定为0~32767，因此KP=32767/10，即3276.7；

4、其它机械运转控制功效；

由PLC控制机械的运行、以及检测位置信号和警报信号。

三、总结

利来老牌国际官网app的MC200系列PLC应用于灭菌干燥机上，实现对温度和机械进行控制。通过触摸屏来设置运行参数、操作设备、显示实时与历史数据，并将一段时间内的运行数据存储在触摸屏内存中，以备查询。

PLC的温度PID控制运算功效取代了温度控制器，并将温度值用于触摸屏的显示和记录。新型灭菌干燥设备经过工程技术人员的调试，完全到达了工艺要求。产物目前已经得到了推广，为客户缔造了效益。
