裁皮机应用方案

裁皮机应用方案

一、概述

自动裁皮机用于各行各业的片材、卷材的支解与裁切。它不需要任何模具，通过系统软件的控制，直接对产物进行裁切。

只要在操作平台上设置相应的参数，CCD通过电脑传输指令给裁切机，裁皮机就凭据接收的设计图稿进行裁切，自动化水平高，操作简单。

二、系统要求

1、本文中所讲为双机头裁皮机，双机头裁皮机可以两个机头同时事情，互不影响�？勺杂汕谢坏ァ⑺肥虑�；

2、可选择切割全段产物，也可选择切割半段产物，还可选择在质料上绘制精准的图稿；

3、可切割直线、圆��；

4、可在产物上进行高速绘图，可打孔；

5、CCD通过电脑传输相应的指令给裁切机，裁皮机凭据接收的设计图稿进行快速裁切。

三、系统方案

2538997881403422224890

1、设备介绍：

X轴：驱动横梁沿X轴；

Y轴：驱动横梁沿Y轴；

Z轴：驱动切割刀具Z轴；

W轴：驱动切割刀具旋转，定位刀刃切割偏向；

S轴：震动切割刀具，驱动切割刀以18000rpm的速度旋转（速度不需要调治），并通过曲轴机构将切割刀具转换成上下震动；

H轴：钻孔机构，一台伺服电机驱动两套钻孔机构的钻具，凭据设定的速度旋转，同时两个气缸可以分别发动钻具上下运动（单向阀）；

L轴：划线机构，用一个气缸驱动划线笔上下运动（单向阀），吸风区电磁阀：12个，系统凭据当前裁皮机的加工位置，当切割刀具位于吸风区临近区域时，该点输出，

吸风区域发生负压吸附工件；

2、CCD图形通过电脑解析成运动轨迹，再通过MODBUS通讯将运动轨迹发送给PLC；

3、风门开启算法右图为风门区域漫衍图，按虚线部门将12个风门分为6个事情区，凭据轴的当前位置将与该事情区相连的4个风门打开；

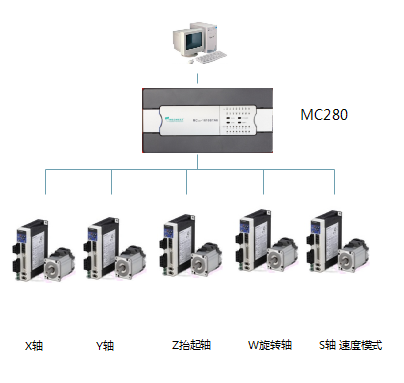

4、硬件系统方案如下图所示

2100566831403422224875

四、总结

1、MC280最多可控制8轴高速脉冲输出，可同时支持2组插补；

2、完成一个图档庞大只需几分钟,适合小批量生产，不需要专用刀模；

3、定位精确度可达±0.05mm；

4、切出来的产物效果等同于刀模成型产物,同时没有激光机打样造成的边缘烧焦现象；

5、产物厚度可以到达很厚，产物种类多。
