水箱拉丝机应用方案
金属焊接与加工 水箱拉丝机应用方案
水箱拉丝机应用方案

一、 应用概况

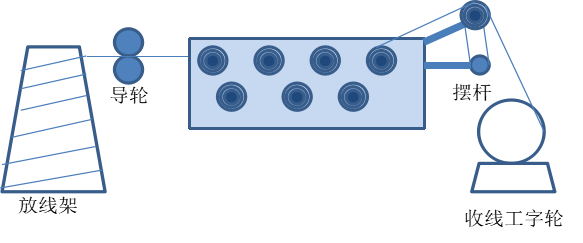

水箱拉丝机是将特种钢丝逐级拔拉成满足实际工艺需要的帘线丝。水箱式拉丝机是由多个拉拔头组成的小型连续生产设备, 将拉拔头置于水箱中 ，通过逐级拉拔 ，最后将钢丝拉到所需的规格并用工字轮进行收线。事情示意图如下：




二、应用需求

1、牵伸电机低频力矩要大。在低频点动穿线时 ，要有足够力矩 ，响应速度快且平稳 ，且不允许有反转现象的发生。

2、收线电机要保证无论在起停时 ，摆杆都处于设定位置 ，这要求变频器要有快速响应能力。

3、MV300T变频器对初始卷径不敏感 ，这适应了开始收线时卷径往往有误差,或半卷启动的情况。另外MV300T启动时对摆杆位置无要求 ，这降低客户开始穿线的事情量。

三、利来老牌国际官网app电气解决方案

现场系统共使用一台MV300T-4T37和一台MV300T-4T15利来老牌国际官网app电气张力专用变频器实现传动控制。37KW作为主牵引 ，速度由PLC给出 ，15KW作为收线变频器 ，主速由37KW变频器当前运行频率经模拟量AO1输出,到本机的AI1 ，作为本机的线速度输入信号。再叠加摆杆的实时PID计算的速度作为最终速度。 MV300T张力专用变频器对初始卷径不敏感 ，这适应了开始收线时卷径往往有误差 ，或半卷启动的情况。另外MV300T启动时对摆杆位置无要求 ，降低了客户开始穿线的事情量。
