流延膜挤出机应用方案
橡塑机械 流延膜挤出机应用方案
流延膜挤出机应用方案

一、引言

流延薄膜具有优越的热封性能和优良的透明性  ，是主要的包装复合基材之一  ，用于生产高温蒸煮膜、真空镀铝膜等  ，市场极为看好。随着国内流延膜市场的需求提升  ，先进的流延膜机也有了广阔的市场  ，自动化的流延膜生产线有着光明的前景。

流延膜挤出机通过加热原料  ，挤压原料浆  ，压制冷却  ，收卷包装等过程  ，将原料颗�；蚍勰┘庸こ闪餮幽げ�。

二、控制要求

  • 差异原料的添加量控制

  • 模头加热温度监控与调治

  • 牵引辊、冷却辊、压花辊同步

  • 收卷张力反馈、调治

  • 凭据收卷长度进行切割、换卷控制



三、控制方案

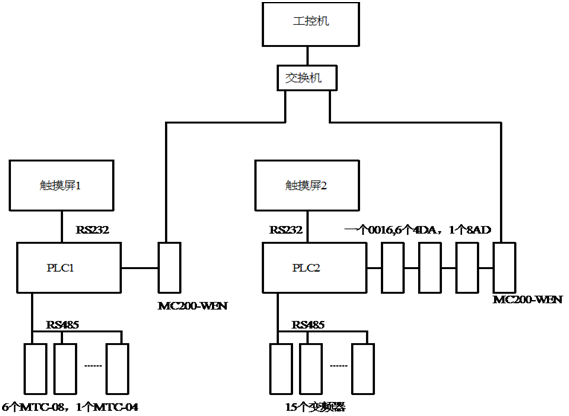

      因该生产线比力长（穿过三个房间）  ，本系统把加热部门和传动部门分别进行单独控制。加热部门通过当地触摸屏独立控制加热  ，传动部门则通过当地触摸屏进行单动和联动操作。

     同时  ，在中控室里通过利来老牌国际官网app电气公司的组态软件 ViewPanel 对整个流延膜控制系统进行操作。加热、传动、中控室之间接纳以太网的方式进行通信。

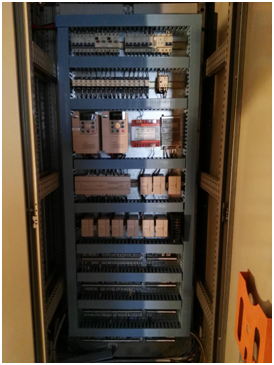

     传动系统： PLC 控制变频器  ，调治喂料电机的转速  ，实现原料添加量的控制。调治转速保持牵引辊、冷却辊、压花辊的同步。

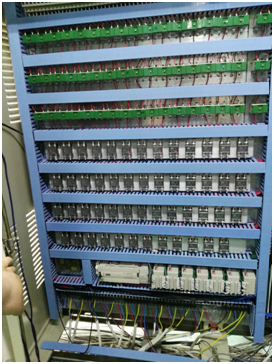

     加热系统：通过 MTC 温控�？榭刂普逦沽稀⒓烦龅鹊奈露�。 MTC 自带 PID 控制  ，可精确、方便的控制50路温度。




四、总结

      1 、MC200系列PLC计算速度快  ，稳定性高。

     2 、子法式功效  ，无需将法式全放在主法式中完全扫描  ，减少了法式调试周期以及扫描时间。

     3 、通过尺度 Modbus 网络控制变频器  ，降低成本  ，抗滋扰性好。

     4 、 ViewPanel 是一款利来老牌国际官网app电气组态软件  ，与利来老牌国际官网app电气 MZ600 系列触摸屏无缝连接。即 ViewPanel 与 MZ600 触摸屏共用 View Builder 开发平台。设计者编辑好界面后  ，可自由选择使用触摸屏或是使用组态软件来运行控制  ，而无需重复设计界面。

     5 、 MTC 是一款利来老牌国际官网app电气自主研发的温度控制器  ，自带 PID 自整定和多段温度控制功效  ，控温精度高。
