集装箱焊接工艺

一、集装箱概述

集装箱在海运、陆运领域广泛使用，全球的需求量巨大；集装箱使用的特点是结实耐用，重复使用，密封性好，周期长。

1、集装箱分类：

集装箱种类很多，分类要领多种多样，有以下分类要领：有干货集装箱（DRY CONTAINER）、散货集装箱（BULK CONTAINER）、液体货集装箱、冷藏箱集装箱及一些特种专用集装箱。

2、集装箱质料

制造质料是指集装箱主体部件（侧壁、端壁、箱顶等）质料，可分成三种：有钢制装箱、铝合金集装箱、玻璃钢集装箱，此外还有木集装箱、不锈钢集装箱等。其中：钢制集装箱，用钢材造成，优点是强度大，结构牢，焊接性高，水密性好，价格低廉；缺点是重量大、防腐性差；铝合金集装箱，用铝合金质料造成，优点是重量轻，外表美观，防腐蚀，弹性好，加工方便以及加工费、修理费低，使用年限长；缺点是造价高，焊接性能差；玻璃钢集装箱，用玻璃钢质料造成，优点是强度大，刚性好，内容积大，隔热、防腐、耐化学性好，易清扫，修理简便；缺点是重量大，易老化，拧螺栓处强度降低。

3、国际尺度集装箱尺寸

现行的国际尺度为第1系列共13种，其宽度均一样（2438mm）、长度有四种（12192mm、9125mm、6058mm、2991mm）、高度有三种（2896mm、2591mm、2438mm）。

二、客户介绍

随着中国经济的快速生长，集装箱行业市场进入了高速的生长期，利来老牌国际官网app电气作为中国高端数字化焊接电源品牌之一，乐成的打开了集装箱行业焊接设备的应用市场，而且在集装箱行业起到了领跑的作用。之前集装箱行业主要依靠进口焊接设备。广东佛山某机械集团有限公司是一家生产半挂车桥、卡车桥、工程桥、冷藏集装箱产物的专业制造商。产物远销70多个国家和地域。

该集团此次新上一条自动化焊接（集装箱）标箱生产线，全线接纳机器人、焊接专机、人工组合的方式，焊接要求质量高，速度快，外观成型好。

三、客户产物介绍

1、钢制集装箱组成

集装箱由前强挡墙板、上下底板和左右侧板等几部门组成。

2、集装箱工艺制作流程

钢制集装箱焊接工艺流程示意图

四、产物解决方案

1、 侧板焊接工艺解决方案

1.1 工艺要求

侧板的焊接质料为碳钢电解板，防止板材腐蚀。质料的外貌工艺处置会导致焊接电弧不稳定，导致焊缝成型差，飞溅量大。焊缝要求起弧段熔合好，收弧要熔透，焊接过程中焊缝成型余高在0.5mm，宽度在4mm。

1.2 解决方案

① 焊接设备：Artsen2 PM机型+专机

② 工艺：接纳板对接的方式将1.6mm+2mm 拼焊，双枪焊接，焊枪同向焊接工艺。

③焊接参数:焊接电流145～150A，电压17.5～18V，焊丝直径1.2实芯焊丝，材质为ER50—6，气体为80%Ar+20%CO2，气体流量8～10L/min，直流反接，干伸长12mm，焊接速度920mm/min。

1.3焊接效果

① 焊缝成型：单面焊接双面成型，反面成型及熔透到达客户要求；焊接稳定飞溅少。

② 焊接效率：焊接速度920m，双枪焊接，效率高出一倍。

③可靠性：Artsen2 PM机型在客户现场恒久两班轮换事情，机器事情时间达22小时，多台齐焊，客户反馈机器可靠性高。

2、底板与侧板焊接工艺解决方案

2.1工艺要求

侧板与底板焊接的工位为下波焊�？突е敖幽傻氖侵绷骱附庸ひ�，焊接飞溅多，要求革新工艺，控制热输入，降低飞溅量。

2.2解决方案

① 焊接设备： Artsen Plus 低飞溅机型+专机

② 焊接条件：1.6mm侧板+4mm槽钢，角接、拼焊

③ 焊接参数：焊接电流285A，电压29V，焊丝直径1.0实芯焊丝，材质为ER50—6，气体为80%Ar+20%CO2，气体流量5～10L/min，直流反接，干伸长15～20mm，焊接速度1000mm/min。

④ 焊接效果

使用Artsen plus500 机型，接纳DD焊接短弧脉冲工艺,有效的控制热输入量，降低了焊接飞溅量；到达客户验收要求。

3、底板工艺解决方案

3.1 工艺要求

底板焊接工艺要求大熔深，长干伸长，低飞溅量，焊接电源与机器人高可靠性通讯。

3.2解决方案

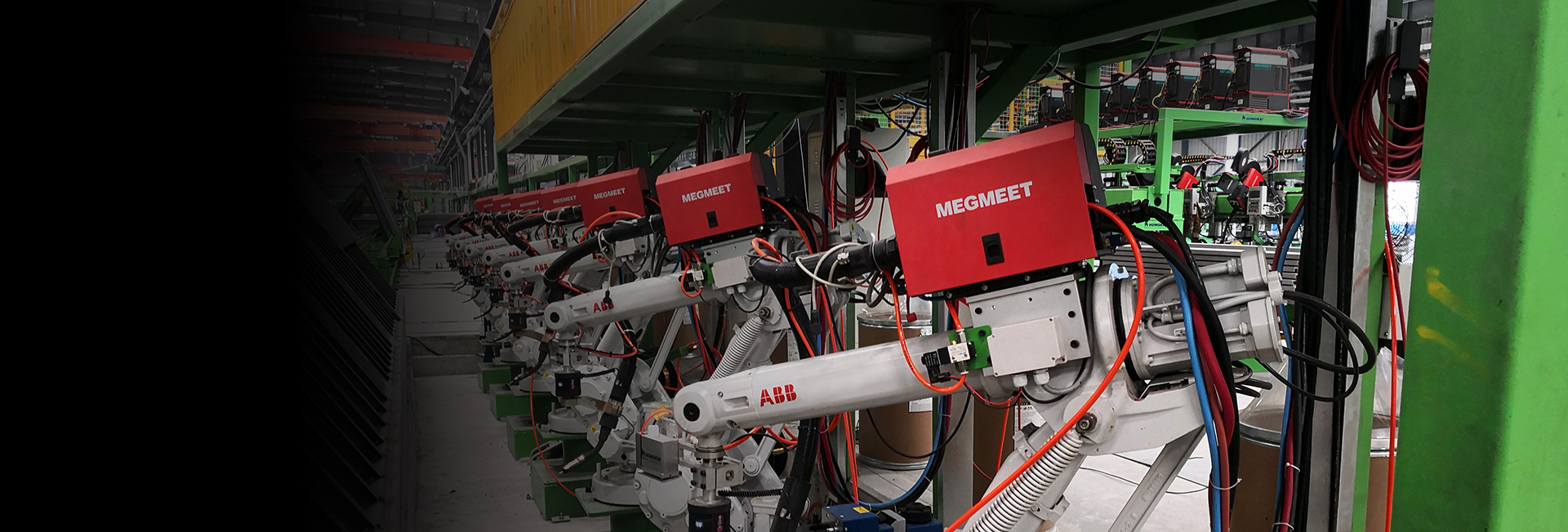

① 焊接设备： Artsen2 PM机型+ABB机器人

② 焊接条件：1.6mm侧板+4mm槽钢，角接拼焊

③ 焊接参数：焊接电流290A，电压27.5V，焊丝直径1.2实芯焊丝，材质为ER50—6，气体为80%Ar+20%CO2，气体流量20L/min，直流反接，干伸长20～30mm，焊接速度1000mm/min。

④ 焊接效果

接纳Arsen2 PM焊接电源+ABB机器人，有效降低了焊工的事情强度，焊机通过数字化工艺软件控制，降低了焊接飞溅量；到达客户验收要求。

五、总结

在整条产线中，接纳了利来老牌国际官网app电气高端数字化焊接电源配套专机或机器人，大大的降低了人工焊接的强度，保证了产物焊接一致性，22小时不间断事情提高了焊接效率，满足市场对集装箱的需求。

六、目前与利来老牌国际官网app电气电源通讯的厂家

在集装箱行业利来老牌国际官网app电气的Ehave 500、Artsen系列产物已进入多个集装箱行业企业。

利来老牌国际官网app电气嵌入式开发的通讯协议，可适配所有开放的机器人及专机厂家，完全满足客户的需求

协议号	合作方	应用层协议
FAN	发那科	DeviceNet
ABB	ABB	DeviceNet
CCA	库卡	DeviceNet
CLP	卡洛普	DeviceNet
ESD	埃斯顿	CanOpen
FOD	发那科ODM	DeviceNet
ANC	安川	DeviceNet
GSD	广数	DeviceNet
FNE	发那科	Ethernet/IP
FDE	发那科ODM	Ethernet/IP
ANG		模拟口
