石油开采行业解决方案

一、行业领域介绍或行业需求

潜油螺杆泵智能采油系统主要应用于石油开采行业�？刹棵盘娲诎拗惺汀⒅惺椭泻Ｓ驮谀诘幕挡捎�。仅国内开采行业需求在20000口以上，国外在5万口井以上，市场空间非常广阔。


二、行业场景实用需求介绍

该系统针对深井采油，深度优化变频器控制算法，接纳长距离无编码器矢量控制技术，实现了对潜油电机转速和电流的精确控制。潜油电机接纳的是低速永磁同步电机，具有启动扭矩大，效率高等特点，可直接驱动螺杆泵，无需减速器，结构简单，宁静可靠。后期介入测温测压装置和APP远程控制，实现了智能化操作，为数字化开采开辟了前瞻性的创新实践�？晒惴河τ糜谒骄⒌筒⒊碛途⒑尘托本�，降低单井能耗，节约开采成本。

三、产物解决方案与技术原理图示

目前国内大多数油井属于中后期开采，难度逐步加大，种种新工艺新质料不停涌现，但都没有解决能耗过高的通病。我公司通过伺服控制技术，接纳潜油电机直驱加地面智能控制的解决方案，节电率高于50%，采油量也得到了一定幅度的增长。

实例：

孔59-17H3位于某油田，该区块油藏埋深接近2000m，电加热工艺不适用。由于原油粘度大，流动性差，导致出水不出油，日产水26m³/d，日产油仅0.3m³/d，含水98%，未见到开采价值被迫关闭。

产物解决方案：

1、产液量要求：日产量2～10m3/d、扬程到达2000m。

2、动液面预测：潜油螺杆泵合理淹没度一般为300m以上，然后再依据具体井况等信息，确定允许的最大动液面为1700m。

3、潜油螺杆泵选型

（1）理论排量简直定

潜油螺杆泵合理转速为80~250rpm，取平均转速150rpm对应的排量需到达目标产液量。潜油螺杆泵选择额定排量转速尺度为100rpm，转速100rpm情况下的额定排量为：10m3 / ( 150rpm / 100rpm) = 6.67 m3/d/100rpm。螺杆泵理论排量为6.67m3/d/100rpm。

（2）有效举升高度的计算

有效举升高度=泵挂深度+油压折算压头+油管摩阻损失压头-泵吸入口压头

本案例要求最大扬程到达2000m。

（3）螺杆泵型号优选

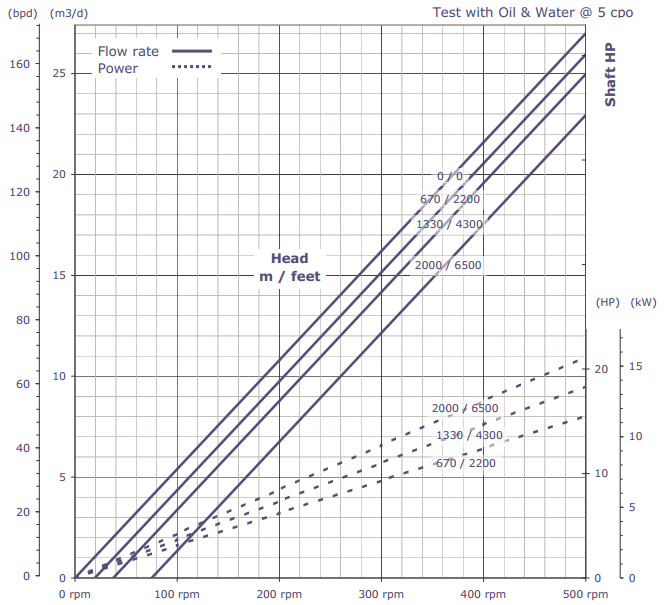

凭据上述计算得到螺杆泵有效举升高度和理论排量，优选螺杆泵型号为6E2000。其额定排量为5.5 m3/d/100rpm，最放肆升高度为2000m，可满足本井设计需求。螺杆泵性能曲线如下图：
