昆烟烟机应用方案

一、革新配景

客户昆明卷烟厂进行新厂搬迁及部门烟机设备革新,其中一台意大利G.D electronic Ltd.产的硬合包装机需要革新,该包装机包罗主机,干燥槽输送带,条盒机.其中主机主要是完成小包成型、小包封油的任务，干燥槽输送带完成小包干燥、传送小包到条盒机的任务，条盒机实现条包成型、条包封油的功效。

本次革新是对干燥槽输送带电机的驱动器进行整改，该驱动器为整机设备供应商提供的一块驱动板，该驱动器损坏时在市场上无法维修且较难买到，购置成本极高，且输出谐波较大（因为体积小，分析是散热存在问题而接纳较低载频导致）容易引起电机过热损坏。革新意义较大，具有行业推广意义。干燥槽输送带设备如下图所示：

图1 G.D硬盒包装机干燥槽输送带设备

二、革新目标

实现原有驱动器功效,即低频输出鼎力矩,；能追随主机（主机驱动为爱默生EV2000）同步,快速起停；盘车(偏向盘手动调治主机)时,变频器需判断是否有烟包来而进行点动运行或停止。传送带到条盒机间有较长的缓冲带，不需要进行协调。

三、革新结果

实现原有驱动器以上革新目标功效，且比原驱动器输出谐波小，设备以380包/分钟的生产速度运行，电机温度比革新前好很多。

四、革新过程

1，驱动器选型

电机规格：P=2.1kW, U-rated=220V,I-rated=8.3A, fn=133.34Hz,N=4000rpm。

编码器规格：旋变编码器，线速为683。

凭据电机与编码器规格，选用我司MV600S-4T2.2进行革新（因为未用到位置控制，实际上用MV600G已经足够）。通过更改电机参数组，可控制输出电压切合电机额定电压要求。

2，功效实现及接线图

低频输出鼎力矩：通过利来老牌国际官网app电气变频器先进的算法模型法式，自整定出精确的电机参数，加上利来老牌国际官网app电气变频器高性能的闭环矢量控制算法，可实现0频200%转矩输出。

追随主机同步功效：MV600的运行信号通过主机驱动EV2000的运行中继电器输出控制，MV600速度给定信号由主机的开路集电极高速脉冲信号给定X8端子。为了实现快速追随，将MV600加减速时间尽量设短。

3，盘车功效的实现

当主机上泛起异常需要人工慢速调治时，设备需要运行在盘车模式。此时，为了使传送带上烟包间隔保持均匀，以制止烟包倾倒导致后级条包机泛起赌烟故障，传送带需要判断是否有烟包加入而确定是否需要继续运行，而此时，主机由人工手动盘车，MV600得不到速度指令。为了实现此功效，选用了MV600的点动功效，点动运行命令由盘车信号和烟包加入信号相与（继电器串联）后通过X4给定，点动运行频率通过键盘设定，经实际盘车调整后确定。

4，参数设定

P0.00=1,P0.03=0;

P02.00=0011,P02.01=0,P02.02=1, P02.04=4,P02.13=2.9, P02.14=0.9, P02.15=133.34, P02.16=133.34,

P03.00=2.1,P03.01=220V,P03.02=8.3,P03.03=133.34,P03.04=4000;

P04.00=2,P04.04=2,P04.05=683,P04.09=011,P04.10=0033;

P05.08=5.00,P05.09=0.1,P05.10=70%

P08.00=1,P8.04=20,P8.05=15

P09.00=1, P09.02=42(禁止反转，短接)，P09.03=3，P09.07=12，P09.11=73.0Khz

P11.16=1.0,P11.18=5Hz;

5,接线图

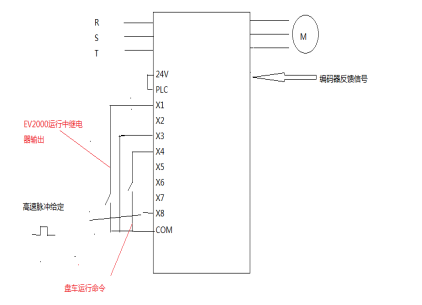

图2 变频器端子接线图

五、总结

通过此次革新，可突显MV600的优越控制性能，为以后在烟草行业推广打下了基础。
