薄膜分切机应用方案
其他 薄膜分切机应用方案
薄膜分切机应用方案

一、应用概况

薄膜分切机是一种把差异宽度、差异长度、差异厚度的母卷分切成用户所需的种种规格产物的一种设备。对收放卷张力的精确控制是薄膜分切机的要害技术，要求分切卷取后的产物无皱褶、无划痕、端面整齐、卷取外貌硬度适当。


二、应用需求

  • 收、放卷电机带编码器，要求变频器带PG闭环运行

  • PLC输出张力给定信号，摆杆位置作张力反馈，要求变频器具有闭环张力控

  • 制功效

  • 高、低速张力恒定，速度平稳，摆杆摆动小

  • 满足系统快速起停，急停要求

  • 变频器内置尺度通讯功效，便于PLC监控

三、利来老牌国际官网app电气行业解决方案

1、MV600T变频器概述

MV600T是利来老牌国际官网app电气开发的张力控制专用变频器，能够自动控制输出转矩或自动调治被控牵引机的速度，从而使带（线）材上的张力保持恒定,适用于造纸、纸加工、印染、包装、电线电缆、胶粘带、纺织、皮革、金属箔加工、纤维、橡胶等行业。对于收、放卷的控制，变频器内部自带卷径计算� ？�，能够自动计算卷筒直径的变化，使得张力控制越发精确。使用MV600T变频器可以完全替代力矩电机、直流电机、张力控制器等而独立地组成张力控制系统，相对于传统的张力控制器加变频器控制方案，使用本变频器可以使系统更简洁、降低成本、易于维护而且获得更为稳定的控制效果。



2、系统方案

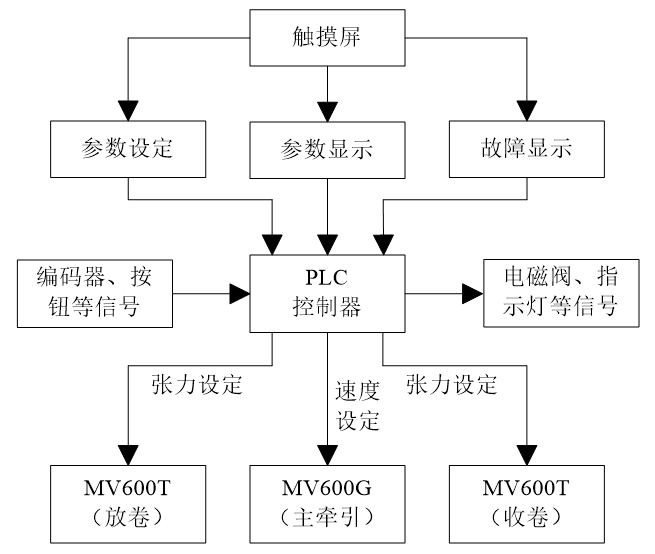

图1 系统原理图

通过触摸屏，用户可以对事情速度、运行张力、料卷直径等参数进行设置，同时可以显示设备的当前运行状态，并对当前的故障信息进行显示，以便用户作进一步处置。

PLC协调外围设备的行动，并按用户设定的工艺控制设备的运作，对变频器作张力给定和频率设定。

本系统接纳MV600T张力控制专用变频器作收放卷控制，可确保设备运行过程中张力恒定、速度平稳，是整套系统的控制核心部门。

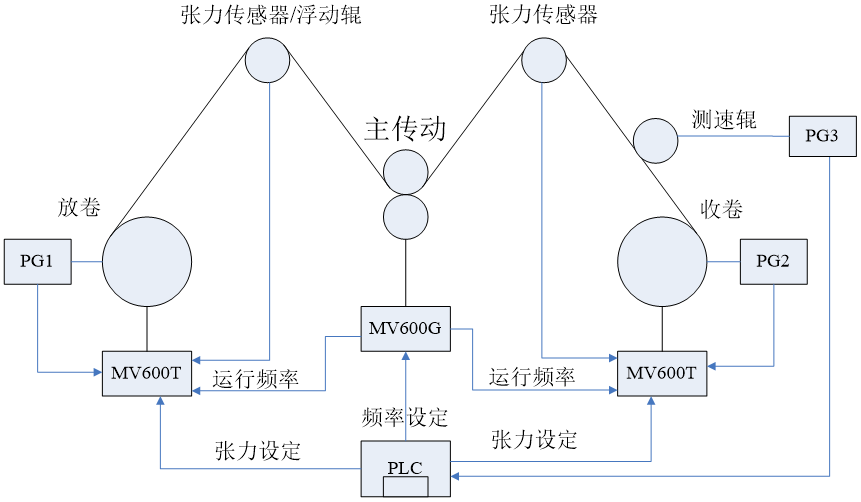

图2 张力控制示意图
