电动葫芦应用方案
建筑起重机械 电动葫芦应用方案
电动葫芦应用方案

一、引言

随着工程上需要越来越多快速定位的需求以及降低后续客户适用维护的成本 ，变频电动葫芦比率正在迅速提高 ，MV300作为一款高性能矢量控制变频器 ，其低频力矩大 ，过载能力强 ，能够很好的满足电动葫芦锥形电机的要求。

锥形电机转子铁芯外圆与定子铁芯内圆呈圆锥形 ，通电时定子磁场对转子有轴向拉力使转子克服弹簧压力发生轴向位移 ，使主动环与后端盖离开 ，这时电动机便起动运转 ，断电时磁拉力消失 ，转子在弹簧压力作用下沿轴向相反偏向移动 ，使制动环与后端盖或风罩压合 ，这时电动机处于制动状态。 锥形电机的这种特点比力好的解决了起重机单独控制报闸而发生的溜钩风险。

二、利来老牌国际官网app电气解决方案

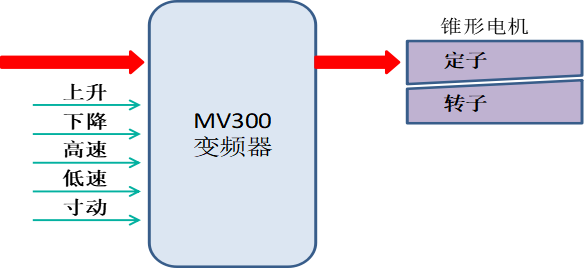

MV300的控制性能指标如下 ，对于锥形电机 ，同功率配比可以实现1Hz轻松起动。

MV300运行控制特性

控制方式

无PG磁通矢量控制 ，V/F控制 ，

最大输出频率

V/F控制 3000Hz ，其他控制 650Hz

调速范围

1:200（无PG磁通矢量控制）

速度控制精度

±0.2% （无PG磁通矢量控制）

速度颠簸

±0.3% （无PG磁通矢量控制）

转矩响应

<10ms（无PG磁通矢量控制）

转矩控制

无PG磁通矢量转矩控制精度7.5%

起动转矩

0.25Hz  150%（无PG磁通矢量控制）






MV300内置轻载升速功效 ，在轻载（上升和下降）时能凭据负载适时进行升速 ，以提高效率。另外 ，MV300可凭据要求进行上限位 ，下限位的设置以及崎岖速的自动切换 ，使用非常方便。在MV300的平台上 ，也可凭据客户需求开展客户定制类的产物 ，能够更好地适应电动葫芦的要求。
