电子标签贴标复合机应用方案
数控机床 电子标签贴标复合机应用方案
MC280系列PLC在贴标复合机上的应用



一、概述

贴标复合机是集贴标机和复合机一体的机器，涉及收放卷、张力控制、贴标、复合等工序。

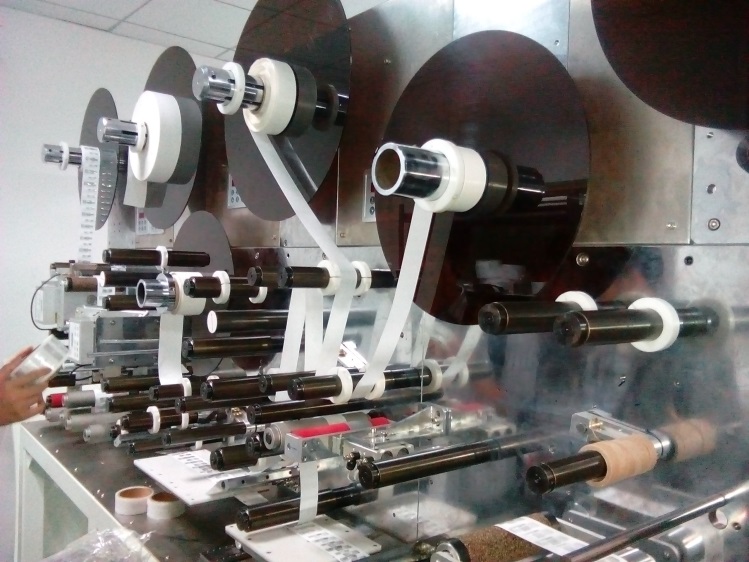

贴标复合机外型如下图所示

E:\周庄\New folder\New folder\IMG_20141111_152842.jpg

二、控制要求

1、收放卷张力、贴标摆杆张力的PID控制；

2、贴标速度要到达30m/s；

3、纠偏系统；

4、贴标精度在±1mm内。

三、控制方案

系统接纳MC280运动控制器，该型号PLC带有电子凸轮功效，能够实现贴标的控制。

方案说明：

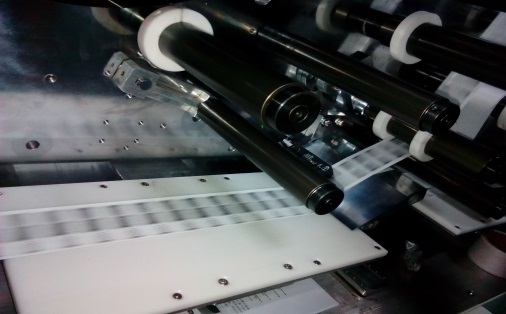

E:\周庄\New folder\New folder\IMG_20141114_132004.jpg

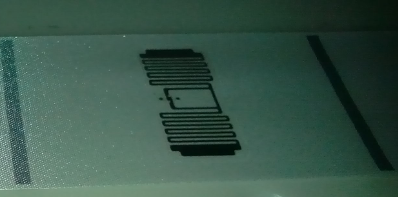

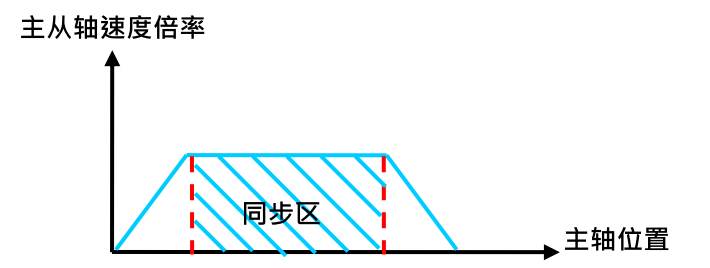

1、贴标算法：实际实现的是飞剪的算法，底标为主轴，匀速送料，贴标轴为凸轮从轴，实物如上图。电子标签贴在色标区域内，底标的长度均大于标签长度，标签和底标接触时，开始贴标，标签的速度和底标接近同步。所以每次凸轮执行时，从轴都先加速再匀速后减速，关系图如下；



2、贴标位置的改变：贴标的位置要求在色标范围可任意改变，改变凸轮算法即可。如图，其实就是改变主从轴的位置对应关系；

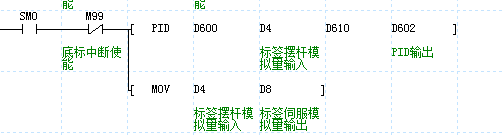

3、张力控制：通过MC280内置的PID指令控制模拟量的输出，以此来控制张力摆杆，实现张力的动态平衡。

四、总结

1、MC280带有电子凸轮功效，可控制一主四从或四主四从；

2、MC280 接纳双CPU架构，脉冲控制由独立的CPU处置，保障控制精度和响应速度。
