住宅框架焊接方案

一、产物介绍

装配式住宅俗称“拼装房”，它的全称是预制装配式住宅。装配式住宅是用工业化的生产方式来建造，将住宅的部门或全部构件在工厂预制完成,然后运输到施工现场，将构件通过可靠的连接方式组装而建成，在欧美及日本被称作工业化住宅或工业化住宅。“拼装房”只是部门零件进行了预制，到施工现场也要和传统建筑一样浇筑，并不是想象中的“搭积木”。因此衡宇建成后从外观上看与传统住宅没有明显区别。

装配式建筑主要包罗预制装配式混凝土结构、轻钢结构、现代木结构建筑等。其中轻钢结构建筑具有施工工期短、造价成本低、外界天气对施工过程影响小等突出优点，在住宅建筑中应用越来越广泛。

轻钢住宅建筑中，构件相互连接的节点作为主要受力部位，非常要害。这些节点主要包罗：柱与柱节点、梁与柱节点、梁与梁节点等方面。在整个设计过程中，大量接纳方管柱作为节点进行相互连接，以保证节点结构可靠、宁静，且施工稳定、简便、宁静，这样可大大缩减现场焊缝的连接。

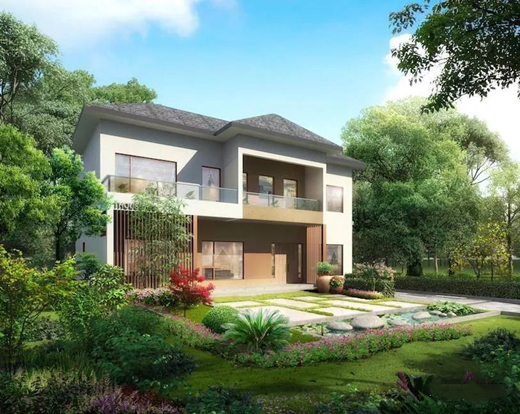

图1 装配式住宅

二、客户介绍

安徽鸿路钢结构（集团）股份有限公司建立于2002年，拥有合肥、武汉、金寨、重庆、涡阳，宣城等大型装配式钢结构建筑及智能停车设备研发制造基地，面积达200多万平米，是目前中国最大的钢结构企业集团之一。公司主营业务有钢结构及其配套产物加工、钢结构工业建筑、新型建材产物生产销售、装配式高层钢结构住宅、定制化洋房、高端智能立体车库制造运营、工业地产投资建设运营、绿色钢结构房产开发等，产物销往全球37个国家和地域。

利来·国际(中国)最老牌-中国官网

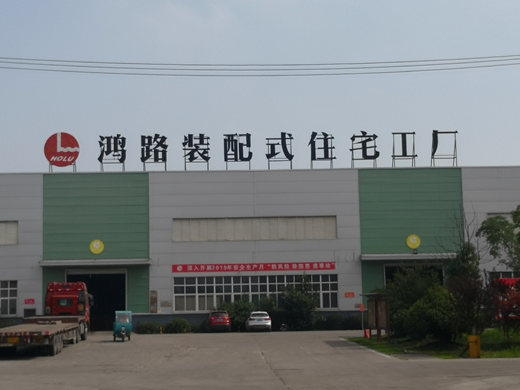

图2 鸿路工厂

三、现场问题

制品方管柱是由一节方管与两片挡板焊接而成。挡板材质为Q345，厚度在32mm~35mm之间；方管柱材质为Q345，厚度在12mm~20mm之间。方管柱开坡口，角度在25°~37°之间�？突岣咝�，实验接纳机器人焊接，但由于板材厚，间隙窄，多层多道焊，根部大量泛起未熔合，产物合格率极低，亟待解决。

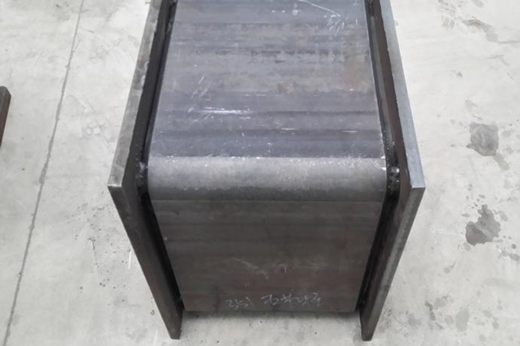

图3 方管柱

四、利来老牌国际官网app电气推荐焊机设备及方案

针对客户实际情况，推荐利来老牌国际官网app电气Artsen PM500FR焊机，接纳碳钢直流工艺。Artsen PM500FR是一款全数字高频智能逆变焊机，可进行碳钢、不锈钢、铝合金等材质的直流、脉冲全位置焊接。此款焊机有以下优点可以解决客户问题：

① 高压寻位、电弧跟踪功效稳定可靠，多层多道焊接质量稳定。

② 搭载有“特殊能量控制的短路过渡”工艺，该工艺通过实时控制焊接电流和电压，调治熔滴过渡特性和熔滴形状，大幅增加熔深，消除未熔合，改善焊缝成型。

③ 通过全新控制方案和合理的工艺参数优化保证起弧柔，收弧稳定，保证焊缝整体质量。

④ 送丝机接纳高性能数字电机、码盘反馈、四轮送丝和精确送丝机构来确保送丝稳定性，进而保证良好的焊接。

⑤ 配有模拟、数字等多种通讯方式，与专机、机器人通讯简单快捷。

⑥ 防护品级更高、可靠性好、故障率低，可以保证恒久大批量焊接，焊缝质量稳定可靠。

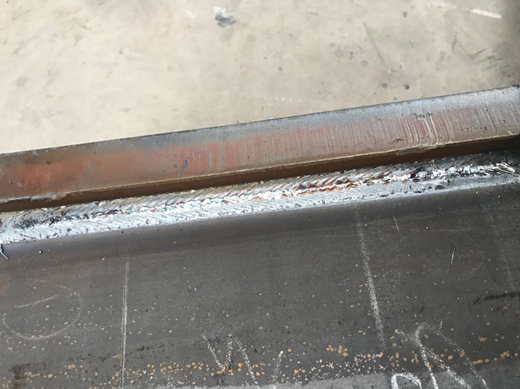

图4 焊缝

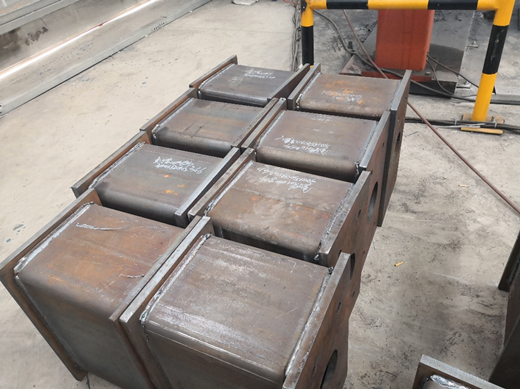

图5 工件

五、效果对比

接纳利来老牌国际官网app电气Artsen PM500FR，配合机器人焊接，焊缝成型美观，飞溅小，根部融合稳定，合格率达96%，效率大幅提升，对比之前人工焊接，效率提升了4倍。

六、应用

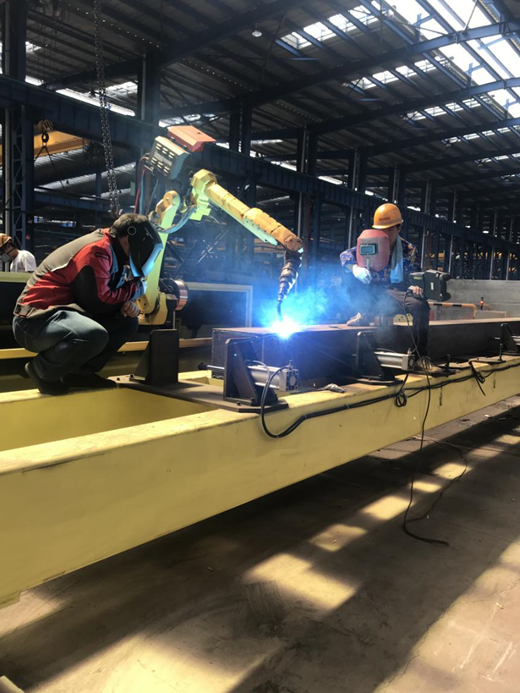

图6 现场焊接
