直进式拉丝机应用方案

一、应用概况

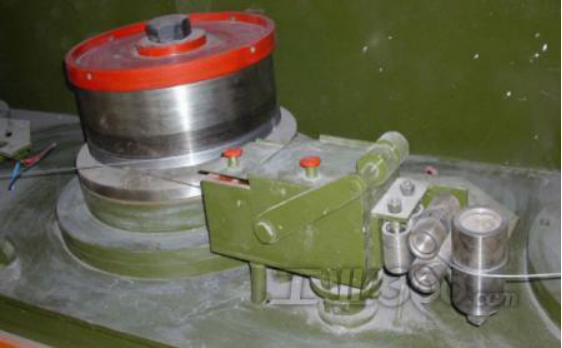

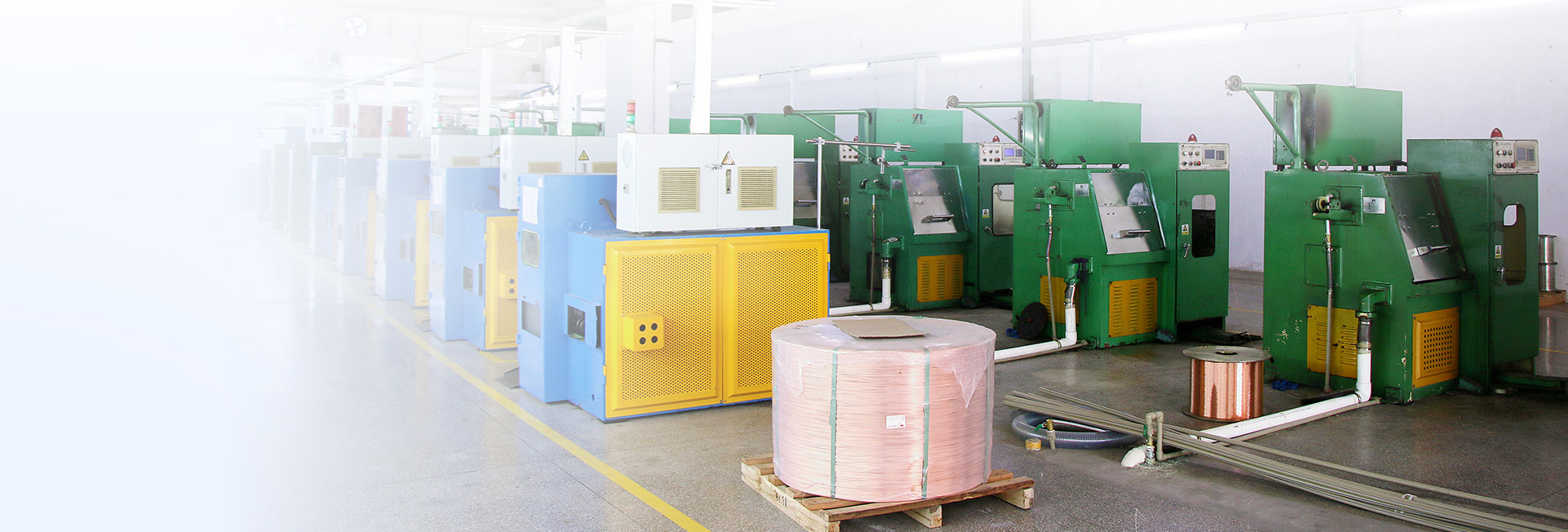

直进式拉丝机是常见的金属线材加工设备中的一种，可对高、中、低碳钢丝、不锈钢丝、铜丝、合金铜丝、铝合金丝等，进行伸线加工。凭据加工线材和加工工艺要求，拉拔头一般有3－10个，在每一级拉拔牵伸处配置一气缸用作该级的张力检测，用以实时调整该级转速。目前各级之间的速度基本上都接纳交流变频控制技术，并接纳触摸屏存储工艺参数和生产数据等，自动化水平高、操作方便、拉拔的产物质量高。

二、应用需求

凭据现场电机情况，要求变频器具有开环或闭环控制
加、减速时间短，变频器响应够快，速度稳定性好
低速点动穿模，电机满载时，变频器启动力矩要够大
现场金属粉尘较大，防护品级要求较高
支持现场总线通讯

三、利来老牌国际官网app电气行业解决方案

1、比例同步传动部门

1.1 模拟量解决方案

1.1.1 完全模拟量快速追随模式

该模式是将PLC计算得到的同步速度指令通过模拟量的方式发送至各级变频器，变频器快速、准确响应，到达各级比例同步。

1.1.2 模拟量叠加快速追随模式

该模式由PLC计算出各级传动主速度，作为变频器主频率给定，变频器凭据各汽缸位移传感器进行张力PID计算出辅助速度，作为变频器的辅助频率给定，主、

辅叠加使各级比例同步。

在用模拟量进行控制时，还可以利用MV系列变频器内置的RS485接口，通过MODBUS协议将各变频器的当前状态读取到PLC中去，便于触摸屏监控。

模拟量控制是早期常接纳的控制方式，它不受变频器型号的影响，因为变频器都支持模拟量频率给定，在损坏时更换来的更方便。

1.2 通讯解决方案

1.2.1 PROFIBUS-DP总线模式

利来老牌国际官网app电气提供PROFIBUS-DP通信�？�，插卡选件，可内置于变频器。

1.2.2 CANOPEN总线模式

利来老牌国际官网app电气提供CANOPEN通信�？�，插卡选件，可内置于变频器。

现场总线方式现场布线简单，越来越多地得到客户和系统集成商的认可。

无论是模拟量方案，还是通讯方案，凭据现场电机是否带编码器，利来老牌国际官网app电气MV系列变频器均能适应�？费∮肕V300系列，闭环选用MV600系列，MV600系列

可配种种电机编码器选件卡。

2、收线轮传动部门

2.1 速度模式解决方案

收线轮传动部门一般也有张力杆，张力杆信号可给变频器或PLC微调处置，收线变频器可事情在速度模式，凭据速度给定方式差异，分为模拟量给定和通讯给定。凭据收线电机有无PG，变频器可选择事情在开环矢量或闭环矢量模式。

2.2转矩模式解决方案

转矩模式一般要求收线电机带PG，变频器事情在闭环矢量模式，凭据有无张力杆，可选择开环张力转矩模式或闭环张力转矩模式。利来老牌国际官网app电气提供张力专用变频器MV600T，通过控制电机的输出转矩来保持收线张力恒定。

利来老牌国际官网app电气MV系列电流矢量变频器在以上几种系统组成方式上都有批量成熟应用，广泛应用于焊条、焊丝(气保焊丝、埋弧焊丝、药芯焊丝等）、钢丝（高、中、低碳钢丝，不锈钢丝，预应力钢丝，轮胎钢丝，胶管钢丝，弹簧钢丝，钢帘线等）、电线电览（铝包钢丝、铜丝、铝丝等）、合金丝等种种金属线材的加工。这些系统还具有如下功效：精确计米、定长自动减速并停车、断线检测并自动停车、任意卷筒正反点动及左右联动、种种故障信息及处置信息显示、种种运动信息监控。此外系统还支持任意配模工艺，模具磨损后通过调谐自动赔偿，不易断丝。并设有跳线装置可任意切除卷筒拉拔，以适应差异的工艺。
